Breakoutboard mit zusätzlicher Relaiskarte

Endlich wieder etwas Zeit um neue Platinen für meine Fräse zu bauen.

Nach dem Umstieg auf Mach3 mussten natürlich auch ein neues Breakoutboard und dazu eine zusätzliche Relaiskarte mit 8 Ausgängen und 4 weiteren Eingängen.

zurück zu Elektrotechnik

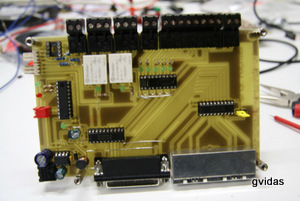

		Hier ist das Breakoutboard mit folgenden Konfigurationen: 4 Motorausgänge über RJ45 4 Endschaltereingänge über Optokoppler 1 Endschaltereingang über Optokoppler 2 Relaisausgänge 1 PWM Ausgang wahlweise 0-5V oder 0-10V Watchdogfunktion (Karte erst aktiv, wenn Mach3 ein Signal sendet) LPT Eingang

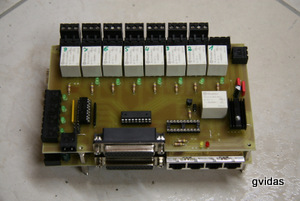

		Dazu eine Relaiskarte mit folgenden Möglichkeiten: 8 Relais 4 zusätzliche EIngänge über Optokoppler Watchdogfunktion (Karte erst aktiv, wenn Mach3 ein Signal sendet) LPT Eingang
		Beide Karten sind so gebaut, dass man sie übereinander setzen kann. Ich habe es absichtlich so gemacht, da mein  Schaltschrank schon sehr voll ist. Durch eine zusätzliche Parallelportkarte im PC läuft die Sache super! USB habe ich absichtlich nicht genommen, da hier oft Verbindungsprobleme entstehen können. Mir war ein sicheres und stabileres System lieber. Auch wenn LPT nicht mehr die modernste Schnittstelle ist.
