Erweiterung der Hastürklingel

Wer kennt das nicht? Hat es geklingelt, oder nicht? Mhm? "Geh ich doch mal gucken" - Nein da war keiner. :-(

Solche Situationen gab es bei uns sehr häufig. Grund dafür war, dass die Klingel an einem recht ungünstigen Punkt im Haus platziert ist um sie im ganzen Haus zu hören. So konnte es passieren, dass man im Keller oder gar im Wohnzimmer saß und die Klingel nicht hörte.

Dies sollte aufhören und ich entschloss mich eine Quick 'n Dirty Version zu bauen und irgendwann gegen eine AVR-gestuerte einzutauschen.

zurück zu Elektrotechnik

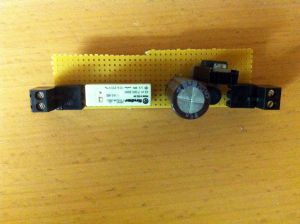

		Hier ist die Quick 'n Dirty Version, die Parallel zu Klingel angeschlossen war. Sie hat im Prinzip die Klingelspannung bei gedrückten Klingeltaster abgegriffen und hinten raus ein Relais geschaltet. Der Ausgang wiederum war mit der "Paging-Funktion" der Telefonbasis verbunden. :-D Funktionierte eigentlich ganz gut nur gab es 2 Nachteile: 1. Der Trafo für die Klingel war zu schwach um beides zu bedienen. Daher gab es bei der Klingel und/ oder beim Telefon aussetzer. 2. Brachte es bei chronischen "Doppelklinglern" wie Brief- bzw. Paketboten zum vorzeitigen Abschalten der "Paging-Funktion" bishin zum völligen Versangen der Klingelanlage .
		Die Weiterentwicklung auf Basis eines ATtiny2313 griff direkt den Klingeltaster an der Haustür ab und wertete diesen aus. Dabei wurde innerhlab von 8 sec. nur ein Drücken des Tasters gewertet. Damit war auch den "Doppelklinglern" ein Riegel vorgeschoben worden. :-D Als erstes wird die normale Hausklingel mit ihrem Trafo geschaltet. Anschließens wird für 8 (von 30) Sekunden die "Paging-Funktion" des Telefons aktiviert. Es ist noch ein dritter Ausgang frei, den ich vorsorglich mit eingebaut habe. Wie meistens bei meinen Projekten ist dies auch wieder eins, was ganz aus meiner Feder entstand. Es ist immer wieder erstaunlich was man bei solch kleinen Projekten wieder lernen kann.
