Die Konstrutkion und Berechnung mittels FEM unter
Autodesk Inventor hat einige Zeit in Anspruch genommen und wurde nach dem
Aufbau des Grundrahmens vorgenommen. Die (Weiter-)Entwicklung der Maschine
hält bis heute an.
Wie schon angekündigt, fährt das gesamte Portal
an den Towern hoch und runter.

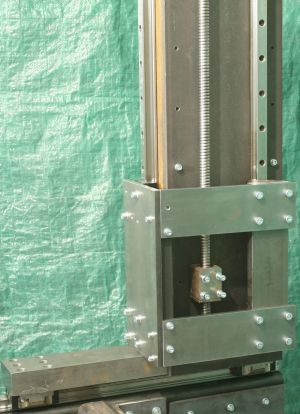

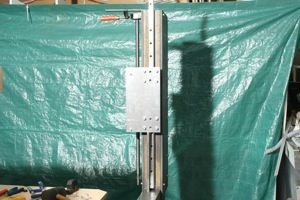

Damit dies Auch genügend Stabilität hat, wurde
die Achse mit 2 Linearführungen je Tower ausgerüstet. Eine Konstrutkion
wie auf dem Bild verbindet einstellbar beide Schienen miteinander.
Die nach hinten reichenden Stahlplatten geben
die Form der späteren "Taschen" der Achse wieder. An dieser Stelle war
es geplant dazwischen die Kugelgewindespindel laufen zu lassen.

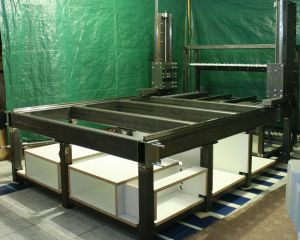

Hier ist der Zustand zu sehen, dass das
Untergestell und die Tower soweit fertig sind. Das Untergestell ist
auch mit Platten ausgelegt um selbst einfacher unter die Maschine zu
gelangen, und um dort weitere Baugruppen wie z.B. einen Kompressor
unterzubringen.

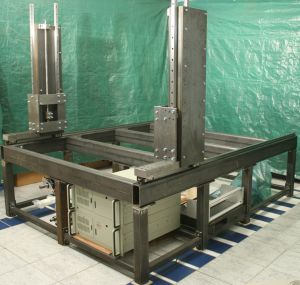

Die reine Maschine

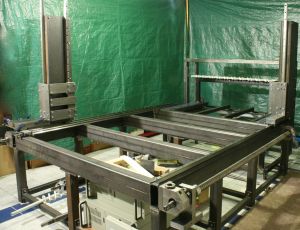

Hinten ist ein Gestell zu erkennen. Da möchte
ich jetzt noch nicht zu sehr drauf eingehen. Soviel sei gesagt: Es
handelt sich um den Werkzeugwechsler. Schön zu sehen sind hier auch
die Fetten Kugelumlaufspindeln.
CNC-Fräse
@
