Im CAD-System wirks der ganze Aufbau des Portals lange
nicht so heavy wie in der Wirklichkeit. Nach dem Aufbau der Teile war ich
schwer beeindruckt von der Größe der Maschine. Durch einen Besuch des
Stammtisches wurden Diskussionen geführt welche Materialien mit dieser
Maschine später gefräst werden können. Ich lasse mich überraschen und freue
mich über alles was sie später einmal leisten kann.

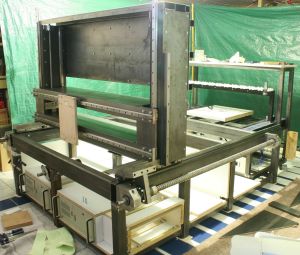

So sieht der Aufbau komplett aus. Die Tower
ansich haben noch Knotenbleche erhalten
Wie man erkennt, sind die Taschen ein
geschlossenes Profil. Eine FEM-Analyse zeigte, dass diese Form und der
gesamte Aufbau der Stabilste ist. Allerdings hat es über 2 Jahre
gebraucht bis ich die Stahlbleche angebaut habe. Der Aufwand war imens
und hat für die 4 Bleche eine gute Woche gedauert.
Inclusive Linearschienen für die X-Achse und
einer Profisorischen Platte aus Holz als Dummy für die Spätere Aufmahme
der Frässpindel.

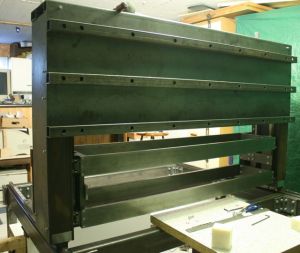

Ein Blick auf die Rückseite des gesamten
Portals. Die Rohre haben die erste Funktion die Vibrationen im Bleich
aufzufangen. Das Blech ist so tief wie möglich gebaut worden, um die
auftretenden Torsionskräfte an den Towern abzufangen und durch die
Belastung durchs Fräsen aufzuheben.
